【2026年最新ケーススタディ】
140,000m²規模のデータセンターBIM化：
2D図面からの移行と完全統合ガイド
現代のデジタル社会において、データセンターは社会インフラの心臓部です。特に140,000m²を超える超大規模プロジェクトでは、建物の巨大さだけでなく、内部設備の密度と複雑さが極めて高くなります。本稿では、複雑な建設プロジェクトを成功に導く鍵である「BIM（Building Information Modeling）モデリング」への移行プロセスと、その圧倒的な導入効果を分析します。
- ☑ ゼネコン・設計事務所のPM： 大規模施設における建築・構造・MEP（機械・電気・配管）の干渉エラーに悩まされている方。
- ☑ 設備設計エンジニア： データセンター特有の高度な冷却システム（CFD解析）や非常用電源ルートの最適化を行いたい方。
- ☑ ファシリティマネージャー（FM）： 竣工後の維持管理コストを削減し、ダウンタイムを最小化する「デジタルツイン」を構築したい方。
01課題：従来の2D図面の限界と「見えない干渉」
従来の2D図面による設計では、建築、構造、そして電気や空調といった設備（MEP）の各部門間の整合性を確保することが極めて困難でした。
140,000m²クラスのデータセンターでは、平面的な図面だけでは、数万本に及ぶ入り組んだ配管、ケーブルラック、ダクトの物理的な干渉を完全に見つけ出すことは「不可能」に近いです。現場での発見は、莫大な修正コストと工期の遅延に直結します。
02【比較表】2D設計 vs BIMモデリング：メガプロジェクトにおける差異
データセンター建設において、従来の手法と最新のBIMモデリングの決定的な違いを以下のマトリクスで比較します。
| 評価項目 | 従来の2D CAD設計 | 3D BIMモデリング |
|---|---|---|
| 空間調整 (Coordination) |
各部門が個別に図面を重ねて目視確認。干渉の見落としが頻発する。 | Navisworks等を用いた自動クラッシュディテクション。施工前に100%解決。 |
| 数量算出 (BOQ / Takeoff) |
手作業による拾い出し。ヒューマンエラーが発生しやすく、時間がかかる。 | モデルデータから部材数量を自動抽出。コスト管理の精度が飛躍的に向上。 |
| 維持管理 (Facility Mgmt.) |
紙やPDFの竣工図面を引き継ぐ。改修時の情報検索が困難。 | 設備の型番、耐用年数を内包した「デジタルツイン」をFMへ引き継ぎ。 |

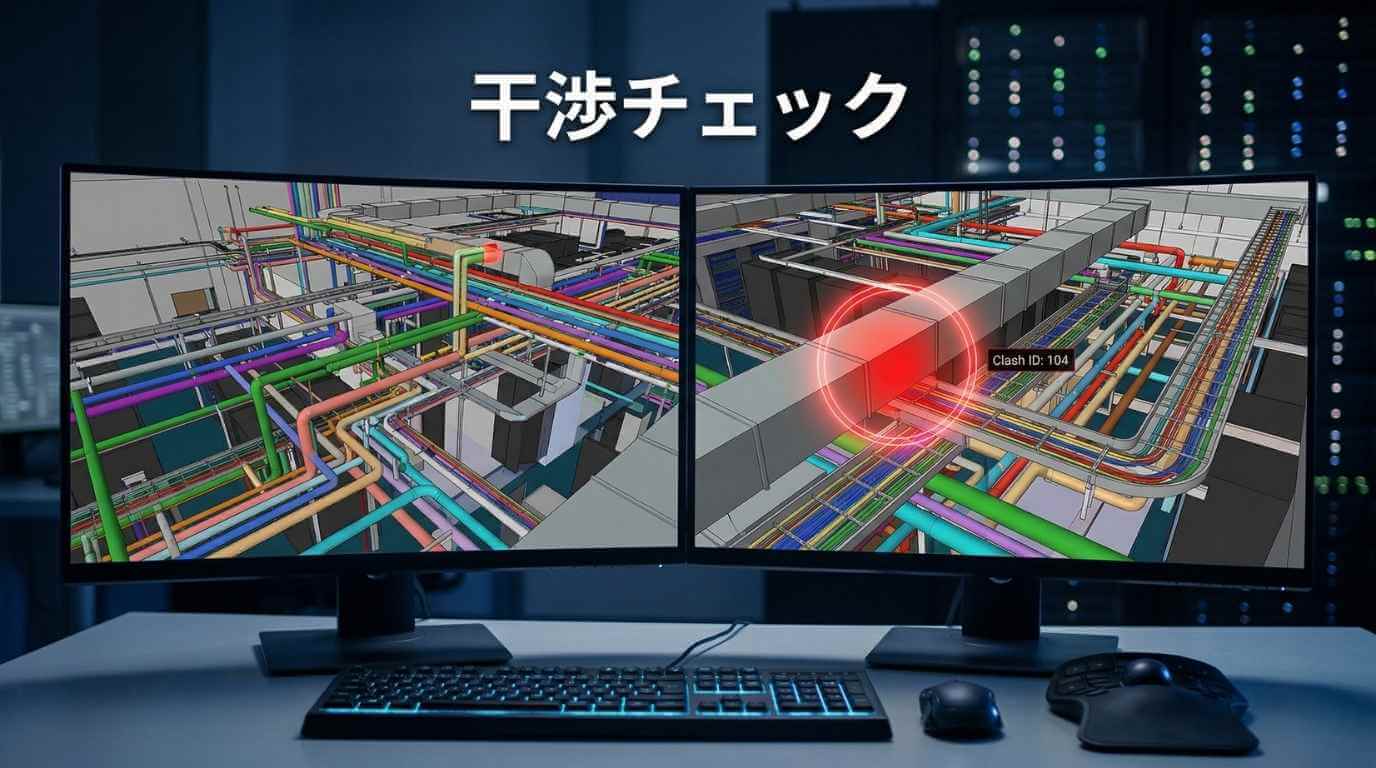

03解決策：BIMによる「デジタルツイン」と早期干渉チェック
BIMモデリングを導入することで、すべての設計情報を3次元のデジタルモデルとして統合することが可能になります。これにより、建設が実際に始まる前に、コンピューター上に現実と全く同じ「デジタルツイン（Digital Twin）」を構築できます。
この統合プロセスにより、建築の梁と空調ダクトの衝突など、設計上のミスを早期に解決でき、現場での手戻りコストをゼロに近づけることが可能です。
04データセンター特有の最適化（CFD解析とルート設計）
データセンターという特殊な施設においては、単に空間に収めるだけでなく、冷却システム（HVAC）や非常用電源供給ルートの正確な配置が、施設の稼働効率に直結します。
BIMモデリングの高度な応用として、CFD解析（数値流体力学）が可能になります。これにより、気流を最適化し、熱溜まりによるサーバーダウンのリスクを完全に排除した設計が実現します。
05施工段階から維持管理（FM）への絶大なメリット
大規模プロジェクトにおけるBIMの価値は、設計段階（3D BIM）に留まりません。
- 施工・コスト管理（5D BIM）： 施工段階では、モデルから資材数量を自動算出。コスト管理の精度が飛躍的に向上します直結します。
- 維持管理・運用（6D/7D BIM）： 完成したモデルは、維持管理（FM）段階で真の威力を発揮します。万が一の故障時も、3Dモデル上で配管ルートや仕様を即座に特定できます。
この情報の透明性が、メンテナンスの効率化と致命的なダウンタイムの短縮に直結します。
結論として、データセンター建設のデジタル化（BIM化）は、単なる効率化の手段ではなく、「最高クラスの品質と安全性を保証するための基盤」です。
今後、より高度なICT基盤が求められる中で、BIMを中心とした建設・運用プロセスは間違いなく業界の標準となるでしょう。このような革新的なアプローチこそが、140,000m²を超えるような超大規模プロジェクトを確実に完遂させる唯一の道と言えます。
